Legierungs-Metallgewebe¶

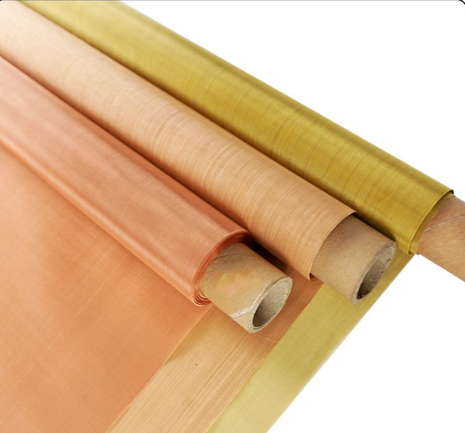

Legierungs-Metallgewebe — Abbildung 1 von 3

Legierungs-Metallgewebe — Abbildung 2 von 3

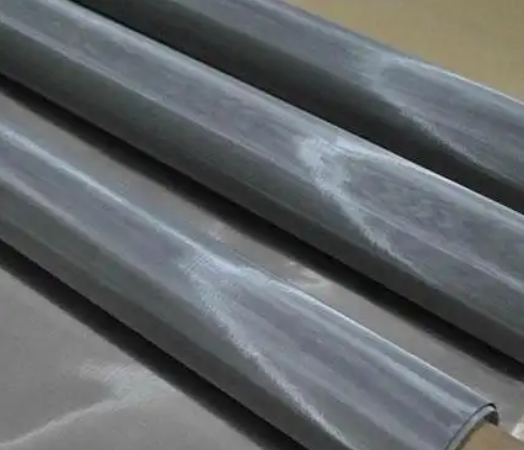

Legierungs-Metallgewebe — Abbildung 3 von 3

Diese Produktgruppe umfasst gewebte Siebe aus Kupfer, Nickel, Titan und verwandten Legierungen.

Kupfergewebe¶

Werkstoffe: Messingdraht (H65, H68, H80), Kupferdraht, Phosphorbronzedraht.

Bindungen: Leinwand-, Köper- und NL-Bindung.

Einsatz: Sieben von Granulaten und Pulvern, Keramik- und Glasbearbeitung, Porzellan-Transferdruck, Filtration von Flüssigkeiten und Gasen.

Spezifikationen Kupfergewebe¶

Masche	SWG	Draht Ø (mm)	Zoll (Inch)	Maschenweite (mm)
6	22	0.711	0.028	3.522
8	23	0.610	0.024	2.565
10	25	0.508	0.020	2.032
12	26	0.457	0.018	1.660
14	27	0.417	0.016	1.397
16	29	0.345	0.014	1.243
18	30	0.315	0.012	1.096
20	30	0.315	0.0124	0.955
22	30	0.315	0.0124	0.840
24	30	0.315	0.0124	0.743
26	31	0.295	0.0116	0.682
28	31	0.295	0.0116	0.612
30	32	0.247	0.011	0.573
32	33	0.254	0.010	0.540
34	34	0.234	0.0092	0.513
36	34	0.234	0.0092	0.472
38	35	0.213	0.0084	0.455
40	36	0.193	0.0076	0.442
42	36	0.193	0.0076	0.412
44	37	0.173	0.0068	0.404
46	37	0.173	0.0068	0.379
48	37	0.173	0.0068	0.356
50	37	0.173	0.0068	0.335
60×50	36	0.193	0.0076	-
60×50	37	0.173	0.0068	-
60	37	0.173	0.0068	0.250
70	39	0.132	0.0052	0.231
80	40	0.122	0.0048	0.196
90	41	0.112	0.0044	0.170
100	42	0.012	0.004	0.152
120×108	43	0.091	0.0036	-
120	44	0.081	0.0032	0.131
140	46	0.061	0.0024	0.120
150	46	0.061	0.0024	0.108
160	46	0.061	0.0024	0.098
180	47	0.051	0.002	0.090
200	47	0.051	0.002	0.076

Nickelgewebe¶

Werkstoff: Nickeldraht.

Bindungen: Leinwand-, Köper- und NL-Bindung.

Eigenschaften: Nickellegierungsgewebe zeichnet sich durch hohe Hitze- und Temperaturbeständigkeit sowie Korrosionsbeständigkeit aus und eignet sich für Anwendungen mit hohen Anforderungen an Zähigkeit und Festigkeit.

Masche	Draht Ø (mm)
20×20	0.18
40×40	0.15
60×60	0.12
80×80	0.10
100×100	0.08
120×120	0.07
140×140	0.07
160×160	0.055
180×180	0.05
200×200	0.05
124×84	0.08

Titangewebe¶

Werkstoff: Titandraht.

Bindungen: Leinwand-, Köper- und NL-Bindung.

Einsatz: Titangewebe hat geringe Duktilität; der Einsatzbereich ist daher vergleichsweise schmal — vor allem in der chemischen Industrie.

Typische Ausführung: aus reinem Titandraht gewebt, üblicherweise 20–200 Maschen.
